AD设计过孔注意事项

2019-07-13 13:28:39 4190

提供AD文件设计非金属化孔(如安装孔)及非金属槽是乱七八糟,从而导致经常漏孔及槽,这里列举了大量的设计不规范的问题从而引起的生产问题

1)对于设计板内非金属化孔及非金属槽必须放在以外形层的同一层,如果外形用的是KEEPOUT层,则板内非金属化孔及非金属槽放在KEEPOUT层,如果外形是放在机械层就板内非金属化孔及非金属槽统一放在机械层,一定要注意一个文件中不要同时使用机械层及KEEPOUT层,否则有可能造成漏非金属化槽及漏非金属孔的情况,建议外形层放在机械层。因为高版本AD中KEEPOUT存在版本不兼容的问题从而导致其它问题。


2)设计时用机械层做为外形层,如果孔内要开非金属化槽及非金属化孔,也用机械层画就行了,如果用到了KEEPOUT层一定删除。


1:问题1:很多客户外形放在KEEPOUT层,而板内非金属槽及非金属化安装孔放在机械层,我在此跟你重申一下,如果因为你这种设计,漏了非金属槽及孔嘉立创不接受你的投诉

2:问题2:相对1反过来,外形放在机械层,而板内非金属槽及非金属化安装孔放在KEEPOUT层,结果漏了非金属化安装孔,这种我们也是不接受投诉的

3:问题3:有个别的客户,外形用了两层,机械层又用KEEPOUT层,从而导致板内非金属槽及非金属化安装孔漏了

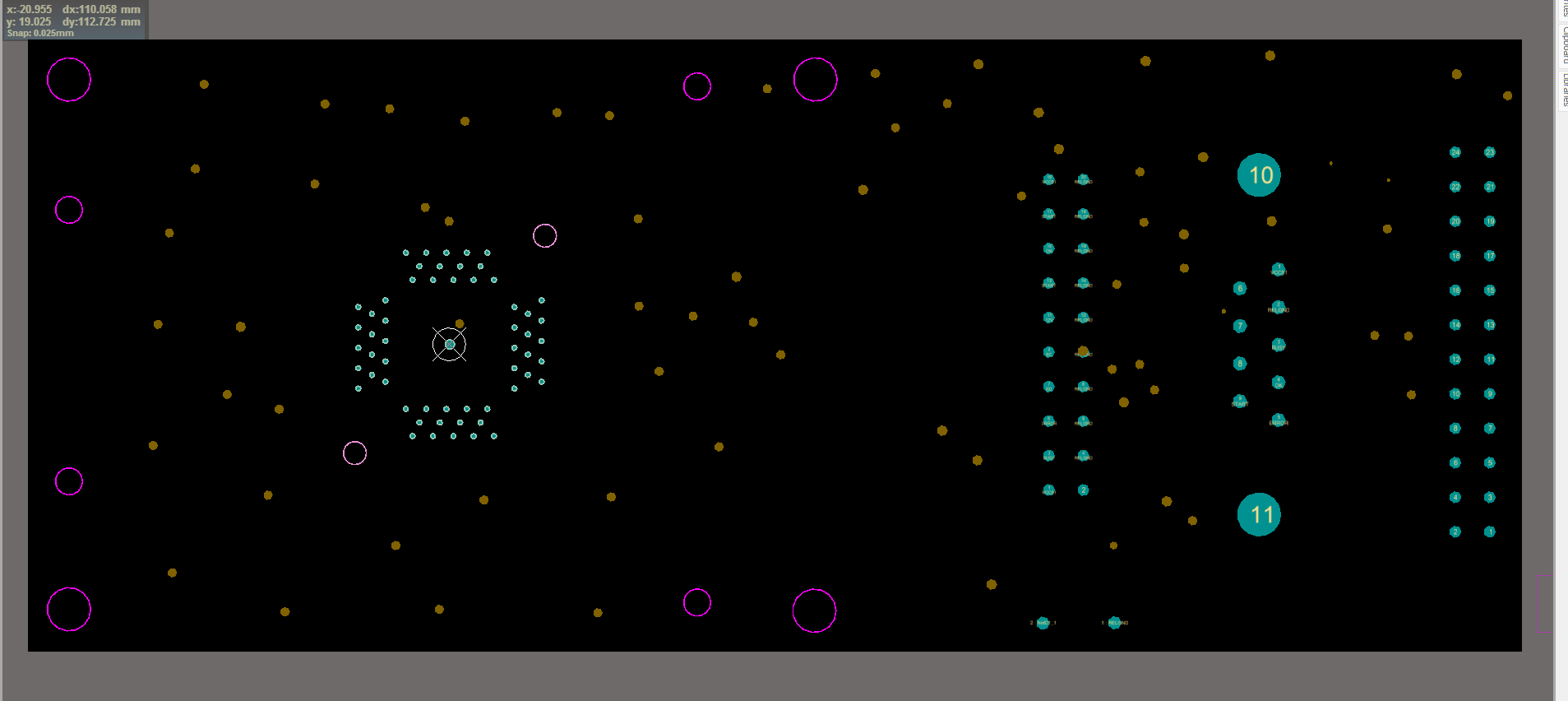

如下图外形层以安装非金属化过孔不在同一层,从而导致漏掉了非金属化安装孔:

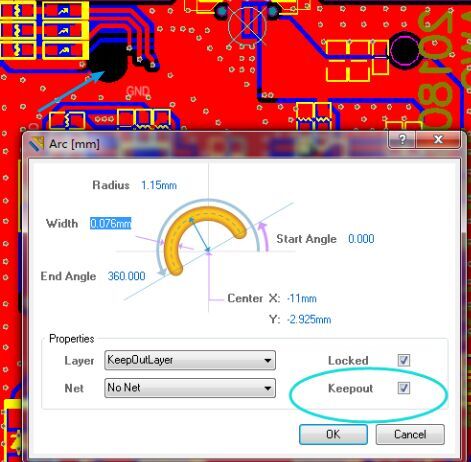

3)AD中存在版本不兼容的情况,在高版本中板内用KEEPOUT画非金属化槽,结果用低版本打开KEEPUT这个线会被自动禁掉了,也会导致漏槽及孔的情况,这也就是我们为什么不建议用KEEPOUT层做外形层的原因,如下图
